■定溫度型熱線測速儀電路
電阻線（熱線）的加熱及控制方式分為定電流型和定溫度型兩大類型，測速儀通常利用定溫度型。


 定溫度測速儀，如圖所示由電橋和增幅器構成的反饋電路，通?？刂齐姌虺势胶鉅顟B(tài)。
如果使設定電阻RO超出傳感器電阻（Hot-Wire），當電流I通過傳感器時，其電阻將增大，而與設定電阻同步。如將加熱的傳感器風冷降溫，溫度則將下降，為使傳感器保持一定溫度，電流將經常變化。測定該電流則可以檢測流速及變化值。

如果將導熱性能較高的細導線作為傳感器，將可保持對變動流速的高感度反應而獲取連續不斷的電器信號。因此，本儀器最為適合測定液體和氣體的亂流。

本儀器適用于瞬間速度變動的測定及頻率分析。

??亂流強度及亂流頻率測定的母機。
??利用加熱傳感器的熱耗散（現象）研制的接觸型流速測定儀。
??傳感器極為小型，可勝任點測定，反應性能極強。
??通過移動探針，可測定流場的流速分布。
??可獲取模擬電器信號的流速數據。

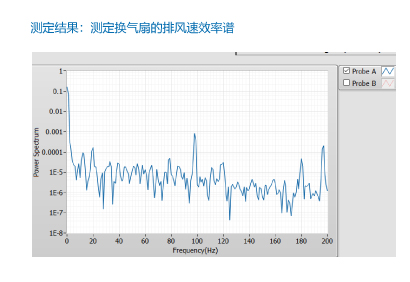

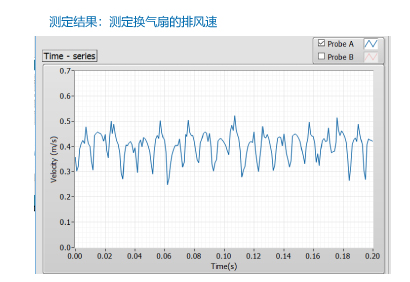

測定結果案例：測定換氣扇的排風速
