通過完全整合系統可實現最大的響應速度和精確性。直接測量實際濃度而非相對濃度。



?高分辨率粒徑分布測量及（64通道/對數進位粒徑）5～600 nm的寬測量范圍

?測量不受樣品粘度，溫度，顆粒物性，顆粒形狀，顆粒表面特征等影響。

?對樣品顆粒分別分級和計數

?用最小量樣品即可實現高速測量（5分鐘內）

?無需調整樣品電導性

?理想測量粒徑為小于30 nm的膠體顆粒，溶解殘留物可能會干擾樣品

?能夠長時間穩定運行

?粒子間相互作用不受影響

?無需復雜的數據轉換處理和數據解析

?實現了液體中納米級膠體 狀粒子的高分辨率測量。

?測量方法被認證為SEMI 指南推薦的測量方法。"



【應用范圍】

主要用途

● 化學機械拋光漿料

● 過濾測試

● 蛋白質分析

● 環境納米粒子污染

● 藥用膠體

● 凝聚研究

● 粒子生成監控



《稀 釋》

通過附帶蠕動泵或另購自動采樣器，將樣品導入納米顆粒霧化器（NPN）M ODEL 9110。NPN具有將待測量的膠體樣品直接注入霧化器（噴霧器）的功能。或者，利用稀釋樣品選項，也可以使用超純水進行樣品稀釋。利用稀釋選項具有以下優點。



·樣品中含有的穩定劑減少，導致溶解的非揮發性殘留物（DNVR）的濃度降低

·限制了凝固產生的時間

·降低樣品導入裝置釋放的顆粒及移液管和樣品容器的污染

·鑒別二聚體并消除其影響



《噴霧過程》

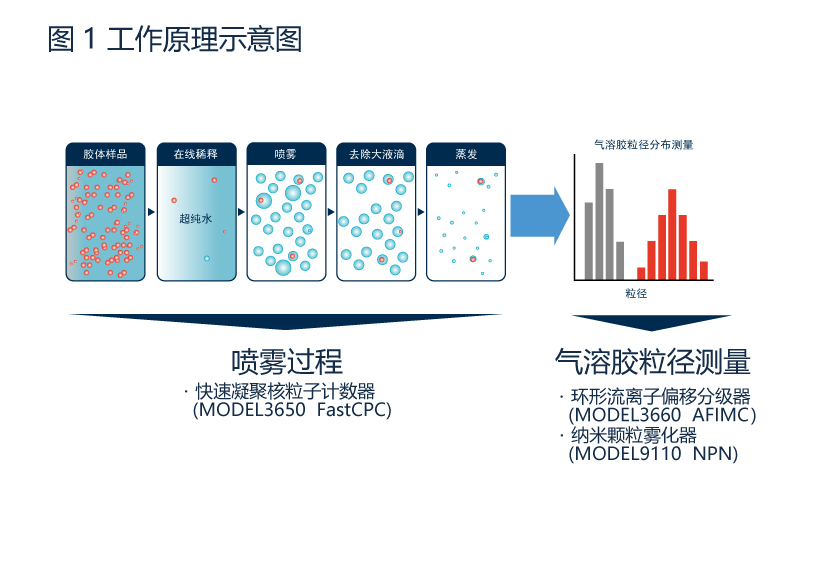

納米粒子霧化器使用獲得專利的雙孔氣壓霧化器，從樣品中產生微細的液滴霧。再用慣性沖擊器去除大液滴。之后，加熱產生的霧化液滴，促進水和揮發性殘留物的蒸發。所得到的氣溶膠大致分為水樣中的顆粒和DNVR。該氣溶膠與純凈干燥空氣混合，通過離子遷移分級器和凝聚顆粒計數系統，測量出粒徑分布。圖1顯示了使用氣溶膠測量系統之前的氣溶膠化工藝過程。



液滴越大，相比小液滴所含的DNVR也增多，所以樣品顆粒表面涂層的厚度就會增加，同時也是造成僅殘留物形成的氣溶膠顆粒會變?yōu)楦蟮脑?。通過限制液滴尺寸及減少噴霧樣品中存在的DNVR量的在線稀釋，從而減少DNVR對真實粒徑和整體粒徑分布地測量影響。

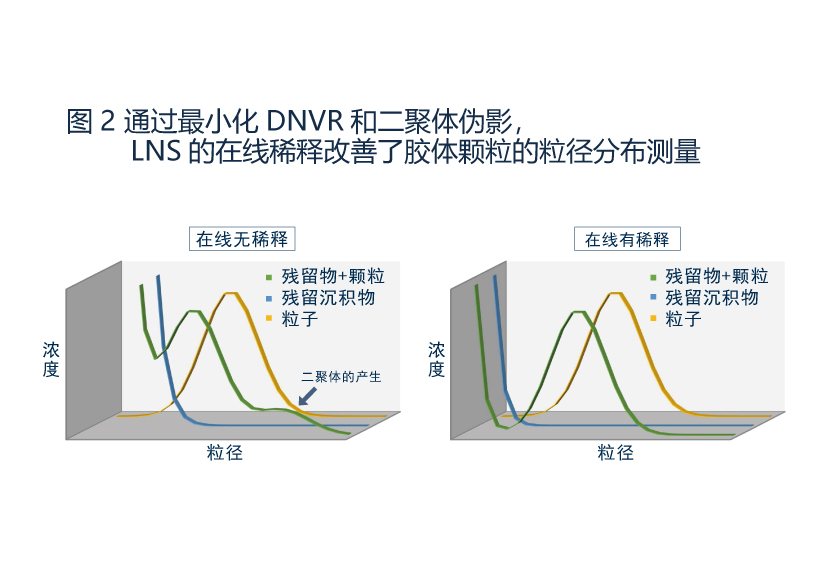

樣品稀釋，通過降低非揮發性殘留物濃度，可以使（水分蒸發后）沉淀的非揮發性殘留物的尺寸變小。LNS的在線樣品稀釋功能可提供最高純度的稀釋，同時又限制了凝固等稀釋的產生。此外，在線稀釋的優勢在于可以通過改變稀釋率來快速判定二聚體。(圖2)





《氣溶膠測量》

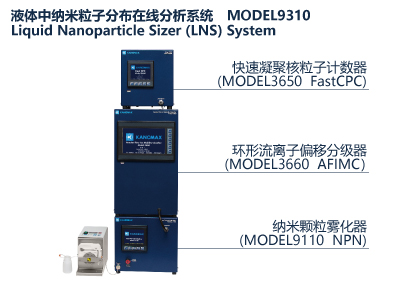

氣溶膠粒徑分布測量系統的組件如下。



?軟X射線氣溶膠帶電控制器：　使顆粒帶電分布穩定。

?環形流離子偏移分級器（MODEL3660 AFIMC）：將粒徑像“B P F帶通濾波器”式工作原理。A FIM C基于帶電偏移程度（與粒徑相關），在一定空間內將氣溶膠顆粒分級。只有幅窄的粒徑區域從A FIM C中取出。可以通過改變A FIM C中的電場（電壓）來調節所選擇的

　粒徑，且可以在電壓范圍內掃描來獲取粒徑分布。

?快速凝聚核粒子計數器（MODEL3650 FastCPC)：測量從A FIM C中獲取的顆粒數量濃度。

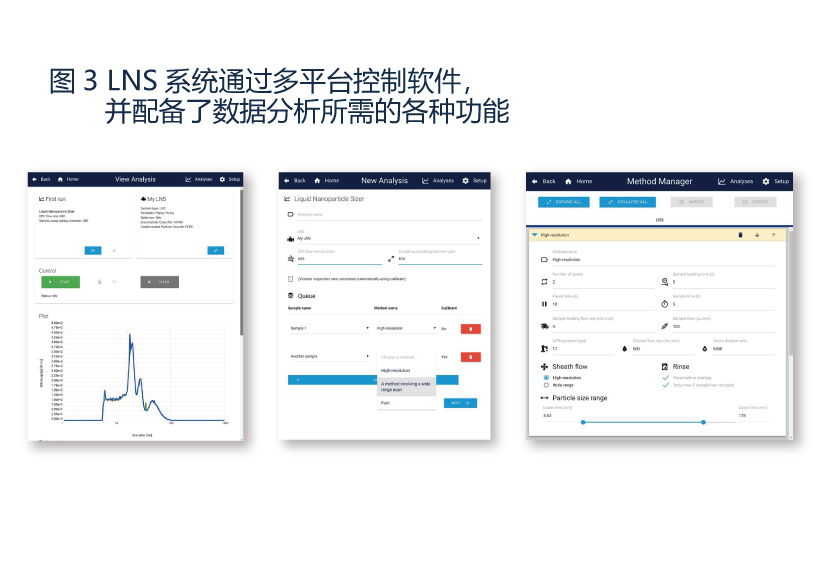

?LNS軟件可將測出的濃度迅速轉換為粒徑分布。





【應用實例1】 過濾器試驗的測量示例



在SEMI C79-0113“超純水（UPW）供應系統中使用的小于15 n m的過濾器的有效性評估指南”中，L N S系統被用作粒徑測量?jī)x。因?yàn)槌齃NS系統外，還沒有可以滿足測量要求的粒徑測量?jī)x。



用標準孔徑為20n m的過濾器，挑戰12.6 n m和18.8n m粒徑的膠體二氧化硅的結果如下。

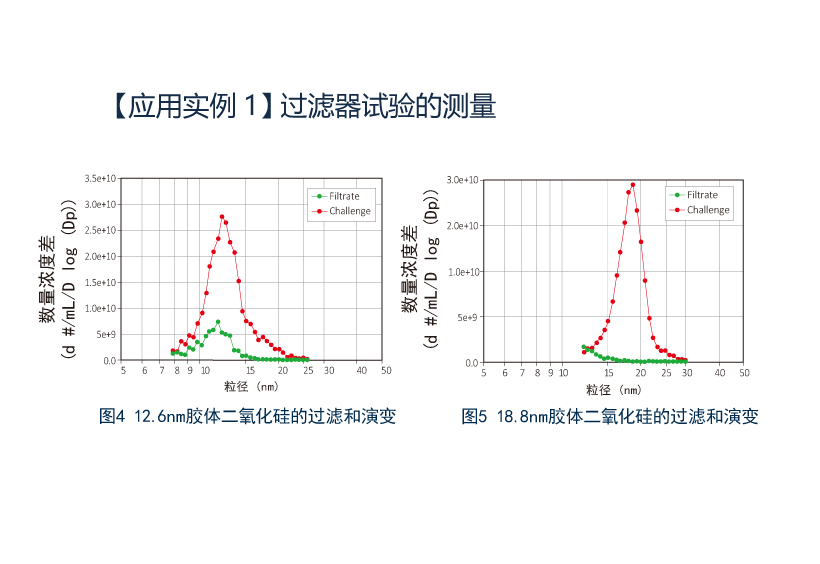

圖4和圖5，分別顯示了在LNS系統中測量的挑戰濃度和過濾后的濃度。

約18n m處顯示出99％的保持能力，而在10n m處，顯示出大量顆粒透過現象。



【應用實例2】多種CMP漿料的粒徑分布

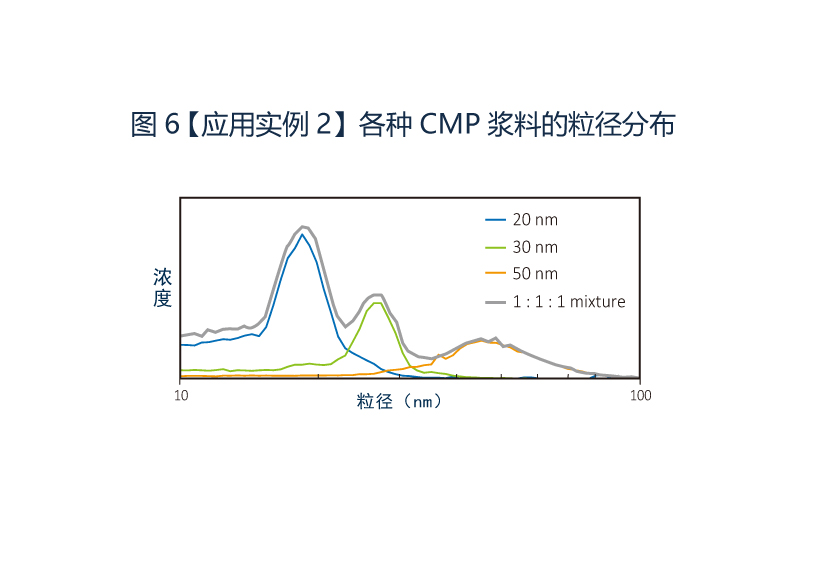

該例中，Kanomax的特制軟件（Kanolysis）在粒徑分布中可識別三種模式。Kanolysis可以得出每種模式下的累積直徑D10（直徑的10％），D50，D90。根據特定模式的直徑的變化等，從這些粒徑的統計信息來監視粒徑的狀態。
